可变气门正时的原理

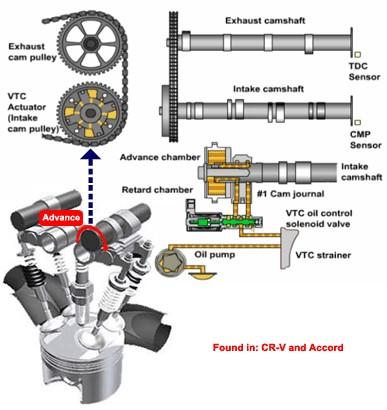

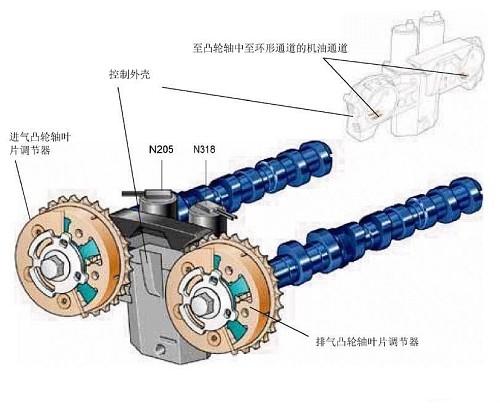

凸轮轴及节气门装配图

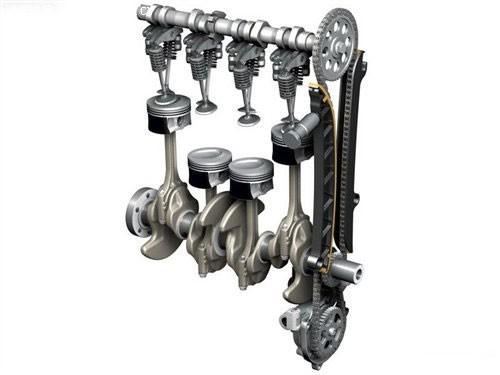

　　我们所熟悉的四冲程汽油机的工作原理。吸、压、功、排、四个工作行程，发动机的不断循环做功的大小跟节气门的开闭时间有着密不可分的作用。大家都知道，气门是由发动机的曲轴通过凸轮轴带动的，气门的配气正时取决于凸轮轴的转角。在普通的发动机上，进气门和排气门的开闭时间是固定不变的，这种固定不变的正时很难兼顾到发动机不同转速的工作需求，我们为了使发动机达到更高的效率通常我们是修改凸轮轴的α倾角以改变节气门的开闭时间，达到最快的做功时间从而产生更大的动能，而现在我们又有了可变气门正时就是更容易的解决这一的技术。

　　可变气门正时技术在整个可变配气技术里，属于结构简单成本低的机构系统，它通过液压和齿轮传动机构，根据发动机的需要动态调节气门正时。可变气门正时不能改变气门开启持续时间，只能控制气门提前打开或推迟关闭的时刻。同时，它也不能像可变凸轮轴一样控制气门开启行程，所以它对提升发动机的性能所起的作用有限。

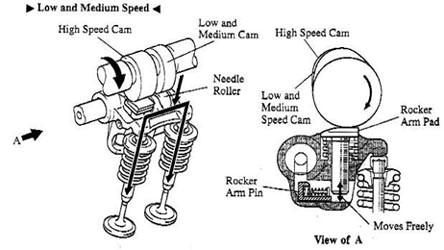

低、中转速时，凸轮轴上只有小角度的凸轮有顶到摇臂

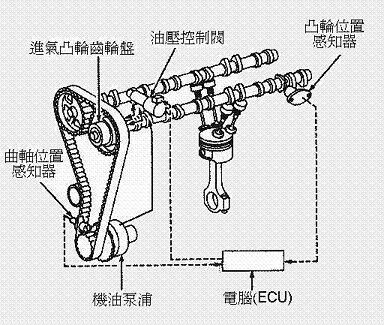

电子控制系统

　　在可变气门正时方面HONDA发动机具有一定得领先性他的发动机在低负荷运转情况下，小活塞在原位置上，三根摇臂分离，主凸轮和次凸轮分别推动主摇臂和次摇臂，控制两个进气门的开闭，气门升量较少，其情形好像普通的发动机。虽然中间凸轮也推动中间摇臂，但由于摇臂之间已分离，其它两根摇臂不受它的控制，所以不会影响气门的开闭状态。但当发动机达到某一个设定的高转速（例如3500转/分时，本田S2000型跑车要达到5500转/分），电脑即会指令电磁阀启动液压系统，推动摇臂内的小活塞，使三根摇臂锁成一体，一起由中间凸轮驱动，由于中间凸轮比其它凸轮都高，升程大，所以进气门开启时间延长，升程也增大了。当发动机转速降低到某一个设定的低转速时，摇臂内的液压也随之降低，活塞在回位弹簧作用下退回原位，三根摇臂分开。这样一来就保证了您在低转速时对油耗的控制，同时满足你在发动机处于高转速下澎湃动力输出的需要。整个VTEC系统由发动机主电脑（ECU）控制，ECU接收发动机传感器（包括转速、进气压力、车速、水温等）的参数并进行处理，输出相应的控制信号，通过电磁阀调节摇臂活塞液压系统，从而使发动机在不同的转速下由不同的凸轮控制，影响进气门的开度和时间。从而产生出您最希望获取的动力输出。
