各有优劣 浅谈发动机气缸排列方式（图）(4)

　　4.重量轻、尺寸小——三角转子发动机

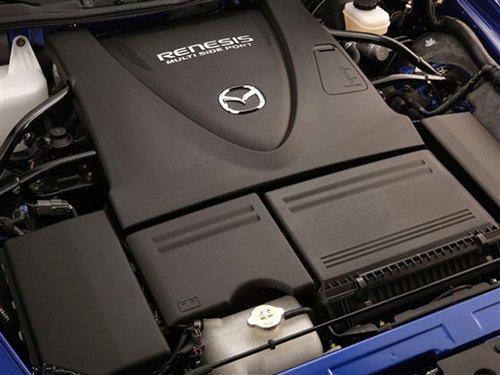

　　● 代表发动机：马自达转子发动机

　　相比常见的L型、V型气缸布局形式，可能很多朋友会对三角转子发动机感到陌生，因而有必要先细致介绍下。其实三角转子发动机又称为米勒循环发动机，由德国人菲加士·汪克尔发明。之后这项技术由马自达公司收购。我们都知道：传统的气缸往复运动式发动机，工作时活塞在气缸里做往复直线运动，而为了把活塞的直线运动转化为旋转运动，必须使用曲柄连杆机构。转子发动机则不同，它直接将可燃气的燃烧膨胀力转化为驱动扭矩。与往复式发动机相比，转子发动机取消了无用的直线运动，因而同样功率的转子发动机尺寸较小，重量较轻，而且振动和噪声较低，具有较大优势。

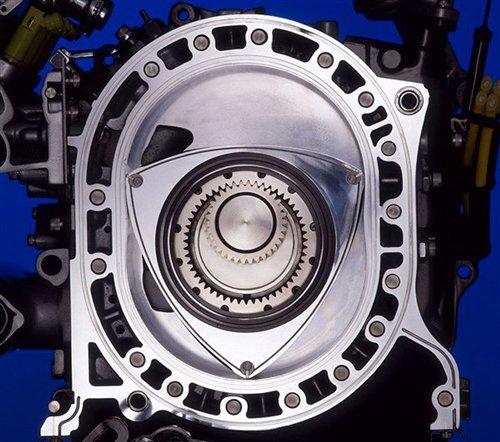

　　工作原理上：在三角转子转动时，以三角转子中心为中心的内齿圈与以输出轴中心为中心的齿轮啮合，齿轮固定在缸体上不转动，内齿圈与齿轮的齿数之比为3:2。上述运动关系使得三角转子顶点的运动轨迹（即汽缸壁的形状）似“8”字形。三角转子把汽缸分成三个独立空间，三个空间各自先后完成进气、压缩、做功和排气，三角转子自转一周，发动机点火做功三次。而转子发动机的转子每旋转一圈就作功一次。

『转子发动机原理图』

　　与一般的四冲程发动机每旋转两圈才作功一次『』相比，具有高功率容积比（发动机容积较小就能输出较多动力）的优点。另外，由于转子发动机的轴向运转特性，它不需要精密的曲轴平衡就能达到较高的运转转速。整个发动机只有两个转动部件，与一般的四冲程发动机具有进、排气活门等二十多个活动部件相比结构大大简化，故障的可能性也大大减小。除了以上的优点外，转子发动机的优点亦包括体积较小、重量轻、低重心等。相应缺点是发动机在使用一段时间之后容易因为油封材料磨损而造成漏气问题，增加油耗。另外其独特的机械结构也造成这类引擎较难维修。

　　总结：

　　对于发动机气缸布局来说，目前应用最广泛的是L型和V型，更高的可靠性和平顺性是更多厂家的诉求，相比言之，尽管转子发动机和水平对置发动机也有独特的优势，但被约束于更高的维护成本和制造精度，使用范围正在缩小。
