各有优劣 浅谈发动机气缸排列方式（图）(3)

　　3.更平稳的设计——H型布局（水平对置式）

　　● 代表发动机：H型四缸

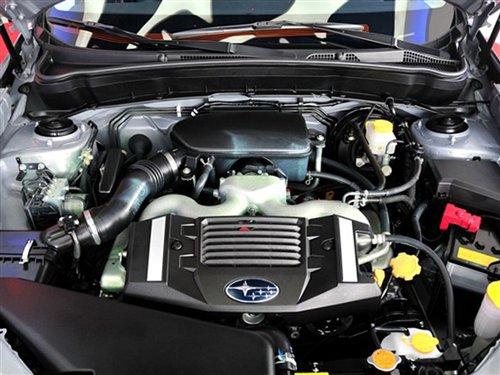

『图为应用在斯巴鲁森林人上的水平对置发动机』

　　在前面介绍气缸V型排列发动机的时候已经提过，V型布局形成的夹角通常为60°（左右两列气缸中心线的夹角γ＜180°）而水平对置发动机只是其气缸夹角为180度。相比传统布局要符合运动机械原理的汽车发动机组合形式，其制造成本和工艺难度相当高，目前世界上只有保时捷和斯巴鲁两个厂商在使用。

『采用水平对置布局的气缸可以降低车身重心，但对润滑要求也要更高』

　　水平对置发动机的最大优点是重心低。由于它的汽缸为“平放”，不仅降低了汽车的重心，还能让车头设计得又扁又低，这些因素都能增强汽车的行驶稳定性。 同时，水平对置的汽缸布局是一种对称稳定结构，这使得发动机的运转平顺性比V型发动机更好，运行时的功率损耗也是最小。当然更低的重心和均衡的分配也为车辆带了更好的操控性，那为什么其它厂家没有研发水平对置引擎呢？除了因为水平对置结构较为复杂外，还有如机油润滑等问题很难解决。横置的气缸因为重力的原因，会使机油流到底部，使一边气缸得不到充分的润滑。显然保时捷和斯巴鲁都很好的解决了众多技术难题，但高精度的制造要求也带来了更高的养护成本，并且由于机体较宽，因而并不利于布局。
