在当今轿车中大多都采用独立悬挂,而独立悬挂的种类也很多,我们就来重点介绍一下独立悬挂里面的种类。在独立悬挂系统中,有许多种分类和叫法,譬如像麦弗逊、多连杆、双叉臂、横臂式、纵臂式等等,都是独立悬挂里面的种类。
横臂式悬挂系统示意图
横臂式独立悬挂
横臂式悬挂系统是指车轮在汽车横向平面内摆动的独立悬挂系统,按横臂数量的多少又分为双横臂式和单横臂式悬挂系统。
双横臂悬挂
单横臂式具有结构简单,侧倾中心高,有较强的抗侧倾能力的优点。但随着现代汽车速度的提高,侧倾中心过高会引起车轮跳动时轮距变化大,轮胎磨损加剧,而且在急转弯时左右车轮垂直力转移过大,导致后轮外倾增大,减少了后轮侧偏刚度,从而产生高速甩尾的严重工况。单横臂式独立悬挂系统多应用在后悬挂系统上,但由于不能适应高速行驶的要求,目前应用不多。

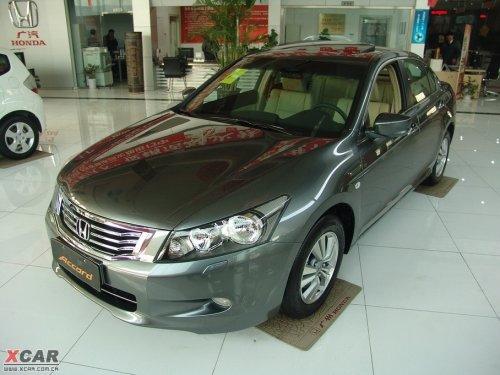

广汽雅阁采用双横臂悬挂
广汽雅阁采用双横臂悬挂
双横臂式独立悬挂系统按上下横臂是否等长,又分为等长双横臂式和不等长双横臂式两种悬挂系统。等长双横臂式悬挂系统在车轮上下跳动时,能保持主销倾角不变,但轮距变化大,造成轮胎磨损严重,现已很少用。
东风本田采用双横臂悬挂
东风本田采用双横臂悬挂
对于不等长双横臂式悬挂系统,只要适当选择、优化上下横臂的长度,并通过合理的布置、就可以使轮距及前轮定位参数变化均在可接受的限定范围内,保证汽车具有良好的行驶稳定性。目前不等长双横臂式悬挂系统已广泛应用在轿车的前后悬挂系统上,部分运动型轿车及赛车的后轮也采用这一悬挂系统结构。
纵臂式独立悬挂系统
纵臂式独立悬挂系统是指车轮在汽车纵向平面内摆动的悬挂系统结构,又分为单纵臂式和双纵臂式两种形式。双纵臂式悬挂系统的两个摆臂一般做成等长的,形成一个平行四杆结构,这样,当车轮上下跳动时主销的后倾角保持不变。双纵臂式悬挂系统多应用在转向轮上。
哈弗M1采用纵臂式独立悬挂系统
纵臂式独立悬挂系统
单纵臂式悬挂系统当车轮上下跳动时会使主销后倾角产生较大的变化,因此单纵臂式悬挂系统不用在转向轮上。这种单臂式悬挂系统已经很少在现代轿车上使用了。
